Met de trimbox wordt het afgewerkte formaat van een binnenwerk of omslag gedefinieerd. Op deze pagina lees je meer over de trimbox. We leggen je ook uit hoe je kan controleren of een extern aangeleverd pdf-bestand een trimbox bevat en hoe je deze zelf aan een bestand kunt toevoegen.
Wat is een trimbox?
Een trimbox is een kader dat in het pdf-bestand wordt getoond, wanneer je deze opent in 'Adobe Acrobat Professional' of 'Adobe Reader'. Dit kader verschijnt uiteraard niet op de uiteindelijke print.
Met de trimbox wordt het afgewerkte formaat van een binnenwerk of omslag gedefinieerd. In het geval van een binnenwerk zonder afloop is het afgewerkte formaat van alle pagina’s gelijk aan het paginaformaat van de pdf. De trimbox staat daarmee automatisch op de juiste positie.
Controleer uw bestand
Is uw bestand aangeleverd door een extern partij? Controleer dan eerst of de trimbox in het bestand aanwezig is en juist gepositioneerd. Dat kan je doen in recente versies van 'Adobe Reader' en 'Adobe Acrobat Professional'.
Je vindt hieronder de stappen die hiervoor gezet moeten worden.
- Open 'Adobe Reader' of 'Adobe Acrobat Professional'

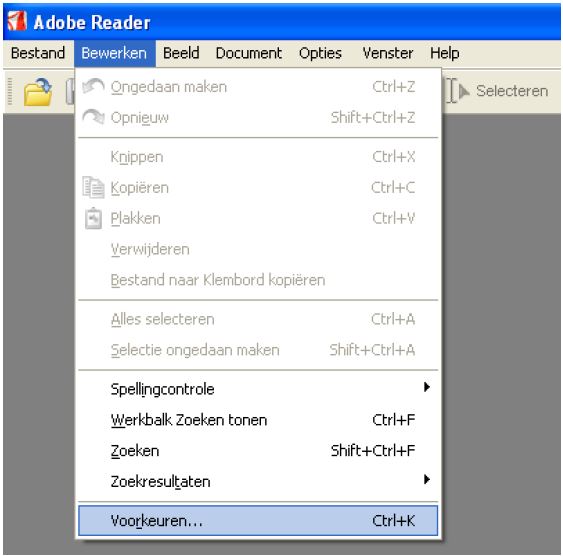

- Ga naar Bewerken, Voorkeuren (Engelse versie: Edit, Preferences)
- Zet in Paginaweergave de optie 'Illustratievak, bijsnijdvlak en doorloopvak tonen' aan (Engelse versie: Page display, Show art, trim, & bleed boxes).
- Klik op OK. Als je het pdf-document opent, worden de trimboxen voortaan getoond
Maak een trimbox aan
Mocht uw binnenwerk al op het afgewerkte formaat zijn opgemaakt en geen aflopende plaatjes of tekst bevatten, dan hoef je geen trimbox in te voegen. Volg onderstaande stappen om een trimbox toe te voegen aan uw pdf-bestand.
- Open uw pdf-bestand

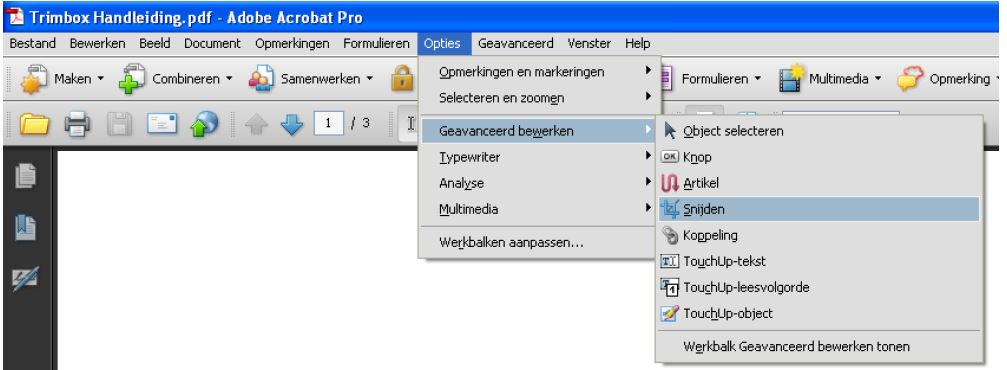

- Ga naar Opties, Geavanceerd bewerken, klik op Snijden (Engelse versie: Tools, Advanced Editing, Crop Tool)

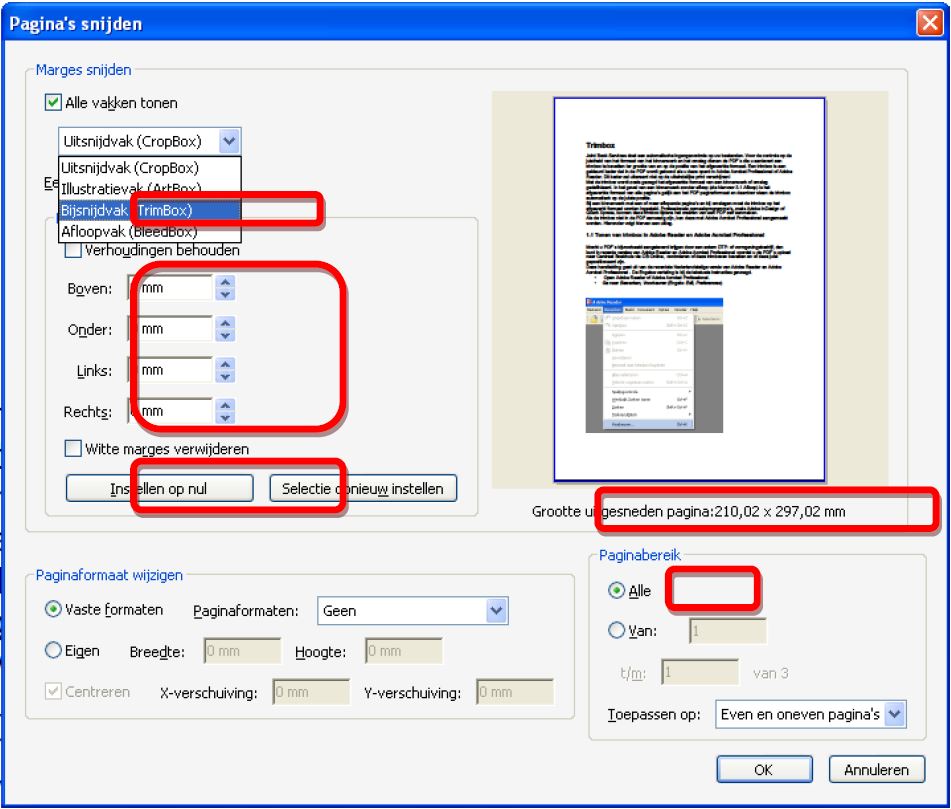

- Maak met uw cursor een kader waar uw trimbox geplaatst moet worden en klik vervolgens op enter. Het onderstaande scherm verschijnt, waarin je een aantal vervolgstappen kunt doen:
- Allereerst verschijnt in het uitklaplijst de optie uitsnijdvlak. Hier moeten alle waarden op 0 staan. Dat doe je door op de knop Instellen op nul te klikken (Engelse versie: cropbox, set to zero)
- Selecteer vervolgens de optie Trimbox in de uitklaplijst
- Het formaat van de trimbox kan je bepalen door in de velden 'Boven', 'Onder', 'Links', 'Rechts' het aantal millimeter in te vullen vanaf de zijkant van uw document tot aan de snijlijn van het afgewerkte formaat. Onder het voorvertoonscherm zie je 'Grootte uitgesneden pagina: … x … mm' dat geeft aan wat uw afgewerkte formaat van uw document is (Engelse versie: Cropped page size)
- Bij het invullen van de velden 'Boven', 'Onder', 'Links', 'Rechts' kan je op de achtergrond in het hoofdscherm zien waar de stippellijnen van de trimbox worden geplaatst. Als de trimbox afgesteld staat op het afgewerkte formaat, klik je op OK. Je ziet dan de trimbox als groene lijn in uw document
- Het is mogelijk om de trimbox in een keer op alle pagina’s in de pdf neer te zetten door onder Paginabereik het vakje Alle aan te vinken (Engelse versie: Page Range, All). Dit geldt in de meeste gevallen alleen voor uw binnenwerk.
Aangepaste werkwijze Adobe Pro DC
Volg onderstaande stappen om een trimbox toe te voegen aan uw pdf-bestand in Adobe Pro DC.
- Open uw pdf-bestand

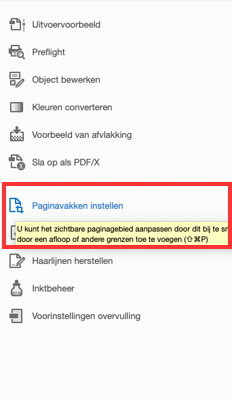

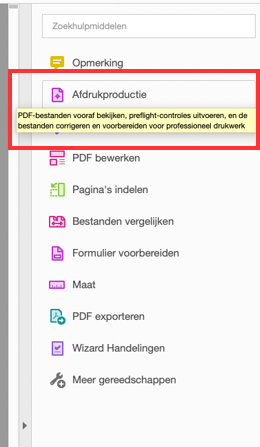

- Ga naar Afdrukproductie aan de rechterzijde en selecteer daar Paginavlakken instellen.

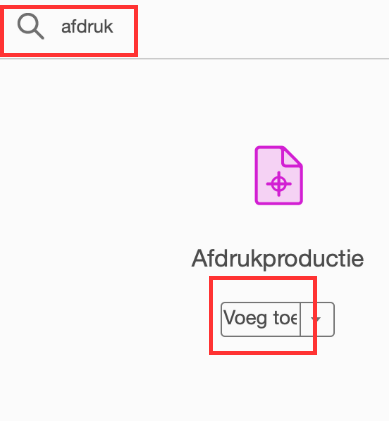

Indien deze optie niet zichtbaar is, kies je voor Meer gereedschappen en zoek je op afdrukproductie. Kies voeg toe om deze optie aan de rechterkant vast te zetten.
Je kan nu verder gaan bij de derde stap in de algemene werkwijze.
